Teledyne SP Devices脉冲数据“ FWPD”固件的介绍
kunchi | 2020-04-16 12:04:08    阅读:227   发布文章

--精准检测脉冲数据!

灵活而强大的固件选项:

  • FWPD是灵活而强大的固件选项,专为要求严格的带有随机事件的脉冲数据应用而设计。

  • 固件选件–FWPD的目的是检测脉冲并使数据收集适应脉冲的特性。

  • 丢弃无信息的信号并节省磁盘空间。

  • 在FPGA或PC中可以实时进行脉冲分析

  • 何时接受脉冲的时序规则


应用功能:

  •  随机脉冲检


关键性能:

  • 使用移动平均滤波器或DBS IP进行基线稳定

  • 自适应记录长度,零抑制

  • 单独触发和数据记录

  • 通道交互的重合触发器

  • 直方图计算脉冲宽度和峰值

  • 时间戳精度为25ps


对比于标准固件FWDAQ

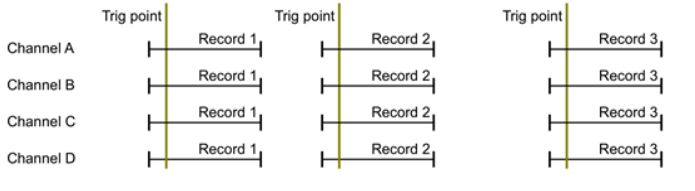

FWDAQ默认固件

  • 所有通道同时触发

  • 固定的记录长度

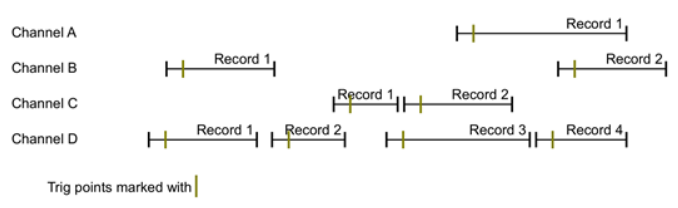

FWPD脉冲数据固件

  • 每通道独立的触发能力

  • 动态记录长度,以优化捕获,处理和传输到PC的数据

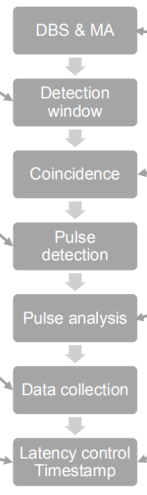

固件概述

图片3.pngDBS&MA :稳定平稳的基线。

Detection window:忽略检测窗口外的脉冲。

Coincidence:通道触发条件取决于其他通道的活动。

Pulse detection:动态记录,零抑制和动态电平触发。

Pulse analysis:FPGA中实时分析。

Data collection:灵活地将检测到的数据和元数据呈现给最终用户。

Latency control:确保来自数字转换器的恒定最小数据速率。

Timestamp:实时计时的时间戳。


脉冲分析

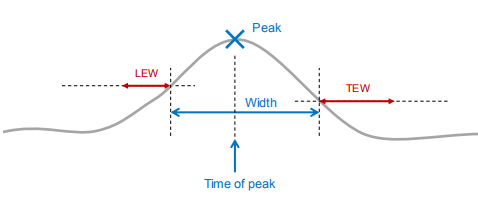

提供测量脉冲最大,宽度和时间的功能。

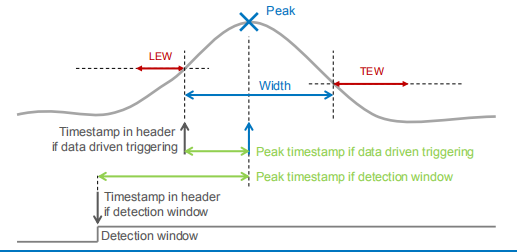

可以通过两种不同的方式定义通过时间戳恢复的高峰时间信息

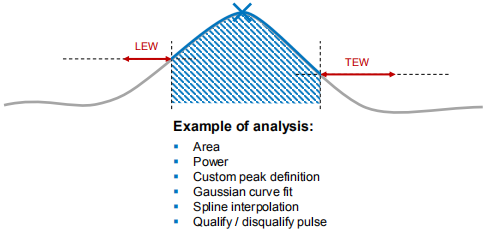

每个应用都需要独特的脉冲分析。因此,FPGA 可为客户定制设计开放。TSPD 的设计服务可用于支持实施工作。

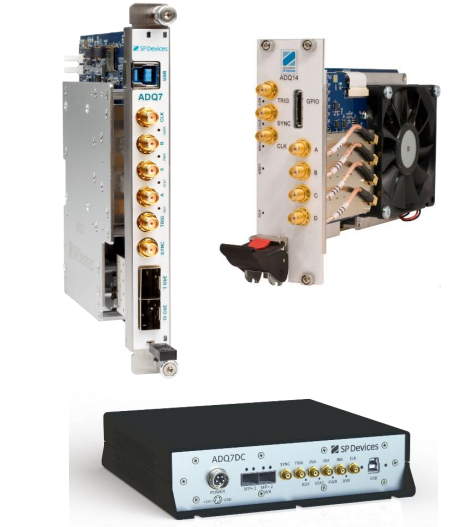

适合的产品

FWPD脉冲数据固件适用于Teledyne SP Devices的所有产品型号。


关于Teledyne SP Devices

Teledyne SP Devices设计和制造世界领先的模块化数据采集和信号生成仪器。产品利用获得专利的校准逻辑,最新的数据转换器和FPGA技术,实现了高采样率和分辨率的完美结合。 产品具有一系列特定于应用程序的功能以及嵌入式实时信号处理,在广泛的应用领域中提供系统级的优势。 SP Devices的应用领域包括分析仪器,遥感,科学仪器,医学成像等。
